Atom Ferrum +R12 Kan bruges til fuld automatisering af små projekter. Bedst egnet til styring af enheder såsom garageporte, motoriserede persienner, elektriske låse, pumper, aktuatorer, kedler og mere.

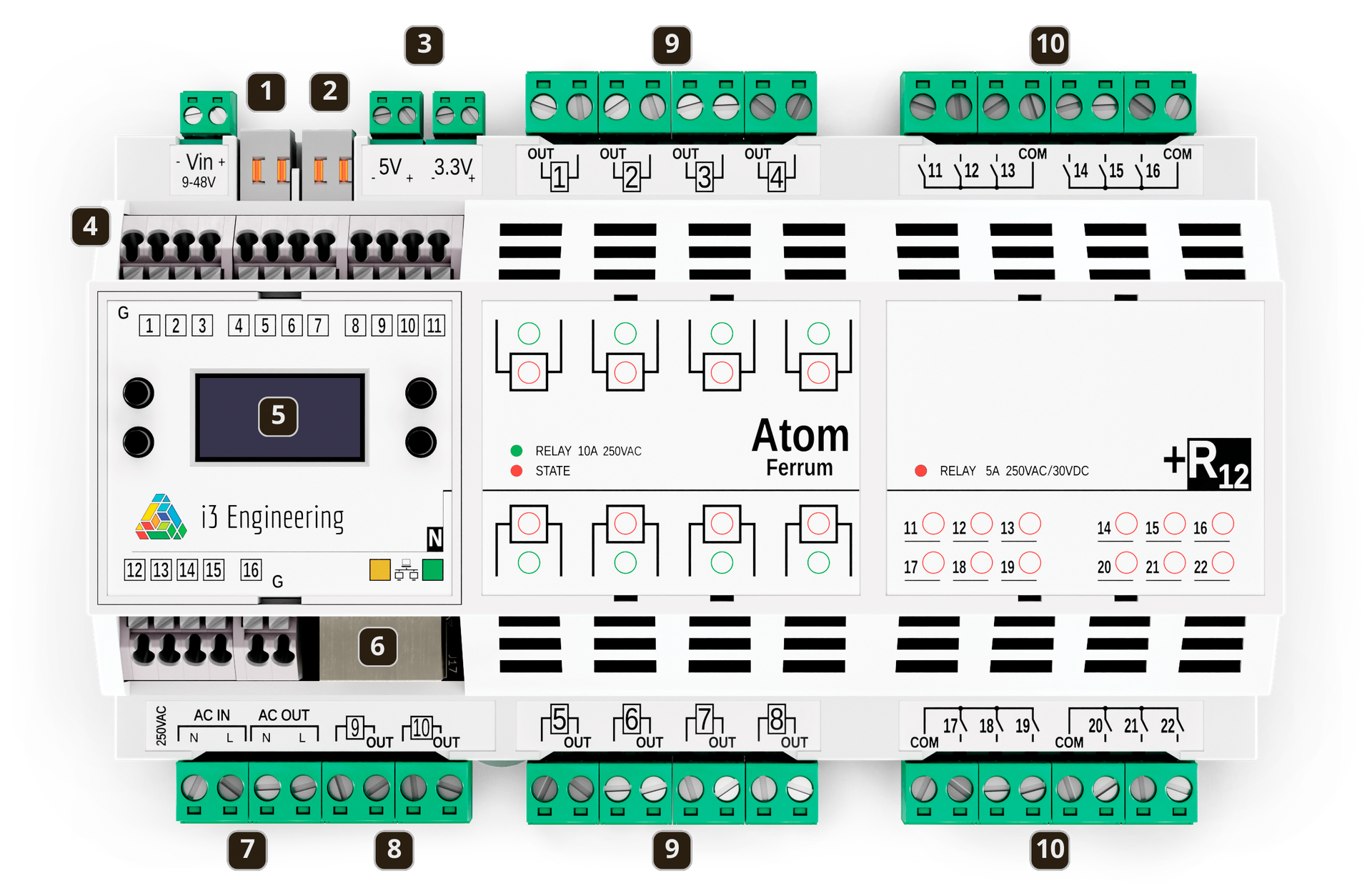

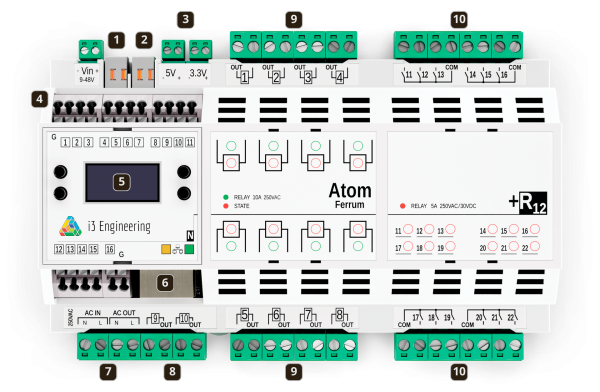

Controller er bestykket med
- CAN bus indgang
- 3 parts indgange – RS-485 interface
- 3,3V port – til f.eks. sensor strømforsyning
- 22 indgange – 22 digtale og 16 stk. med analog mulighed
- Display og programmering – kun i OLED version
- Bluetooth, Ethernet port 10/10 og Wifi- findes kun i N Version
- Elmåler for spænding, strøm og forbrug
- 2 stk. relæudgange – 5A 250V AC
- 8 stk. relæudgange – 10A 250V AC
- 12 stk. relæudgange – 5A 250 AC
Tekniske specifikationer
| Indgange / Udgange | |
| Indgangs porte | 22 digitale, 16 af disse kan bruges i analog mode |
| Spændingsområde for input indgange | 0-3,3V in1-in11/0-5V in12-in22 |
| ADC bitrate input porte i analog mode | 12 bit |
| Relæ udgange El måler indbygget med mulighed for måling af spænding, strøm og forbrug | 14 stk. 5A 250V AC / 30V DC 8 stk. 10A 250V AC 10A/250V |
| Interfaces | |
| RS- 485 Modbus protokol | ja |
| Can bus | ja |
| 1 Wire | Ja – på indgangs port |
| Bluetooth v4.2 BLE | nej |
| Ethernet ind/udgang 10/100 Mb | nej |
| WiFi 802.11 b/g/n 2,4 GHz | nej |
| Indikering | |
| LED status indikering af ind/ud porte | ja |
| Ethernet status LED indikering | nej |
| OLED display for programmering og status | nej |
| Power supply | |
| Controller power supply | 9-48V DC |
| Power supply til sensorer | 3,3V – 200mA / 5V – 200mA |
| Forbrug max | 15W |
| Andet | |
| Montage | Din skinne |
| Unit bredde | 6U |
| HxBxL | 59x88x161 mm |
