Atom Carbon er ideel til styring af udgange med en last på op til 16A pr. udgang og der er desuden en indbygget elmåler. På Carbon N er der desuden ethernet, WIFI og bluetooth.

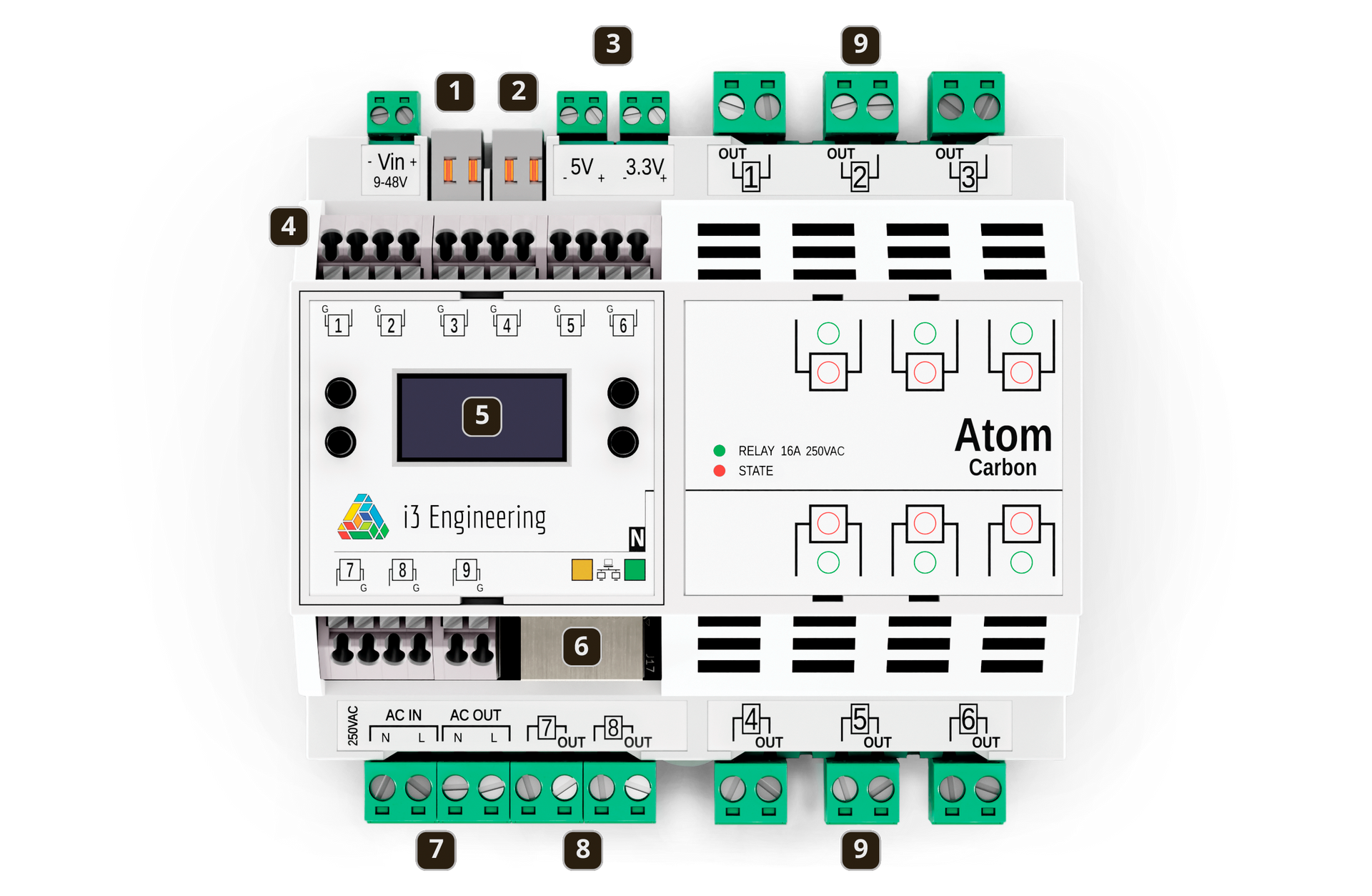

Controller er bestykket med
- CAN bus indgang
- 3 parts indgange – RS-485 interface
- 3,3V port – til f.eks. sensor strømforsyning
- 9 indgange – 9 digtale og 7 stk. med analog mulighed
- Display og programmering – kun i OLED version
- Bluetooth, Ethernet port 10/10 og Wifi- findes kun i N Version
- indbygget energi måler
- 2 stk, udgange – 5A 250V AC/30V DC
- 6 stk. udgange – 16A 250V AC
Tekniske specifikationer
| Indgange / Udgange | |
| Indgangs porte | 9 digitale, 7 af disse kan bruges i analog mode |
| Spændingsområde for input uden optocoupler mode / med optocoupler mode (valgt med jumper) | 0-3,3V/0-5V |
| ADC bitrate indput porte i analog mode | 12 bit |
| Udgangsporte Indbygget el måler | 2 stk. 5A 250V AC / 30V DC 6 stk. 16A 250V AC 10A – 250V |
| Interfaces | |
| RS- 485 Modbus protokol | ja |
| Can bus | ja |
| 1 Wire | Ja – på indgangs port |
| Bluetooth v4.2 BLE | ja |
| Ethernet ind/udgang 10/100 Mb | ja |
| WiFi 802.11 b/g/n 2,4 GHz | ja |
| Indikering | |
| LED status indikering af ind/ud porte | ja |
| Ethernet status LED indikering | ja |
| OLED display for programmering og status | nej – kun ved tilvalg |
| Power supply | |
| Controller power supply | 9-48V DC |
| Power supply til sensorer | 3,3V – 200mA / 5V – 200mA |
| Forbrug max | 15W |
| Andet | |
| Montage | Din skinne |
| Unit bredde | 6U |
| HxBxL | 59x88x105 mm |
